6*6*5輕觸開關封裝規格_輕觸開關尺寸

Writer： admin Time：2019-11-30 02:20:12 Browse：℃

      6*6*5輕觸開關是一種電子開關，屬于電子元器件類。又叫按鍵開關，最早出現在日本,使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠金屬彈片受力變化來實現通斷的。那6*6*5輕觸開關封裝規格有哪些?輕觸開關的尺寸又是什么樣的?某某公司為您揭曉答案。

      使用6*6*5輕觸開關時輕輕點按開關按鈕就可使開關接通，當松開手時開關即斷開，其內部結構是靠金屬彈片受力彈動來實現通斷的。如領弈的IKI系列6*6*5輕觸開關。

       6*6*5輕觸開關由于體積小重量輕，所以在電器方面是應用更為廣泛的。常見的有：遙控器、通訊產品、玩具、電腦產品、醫療器材、家用電器、影音產品、數碼產品、安防產品、汽車按鍵等各種產品。

      6*6*5輕觸開關封裝有SMT貼片和DIP插件兩種，具體使用哪種，要看實際的一些要求。

輕觸開關的封裝規格也有好幾種，6*6輕觸開關、12*12輕觸開關、5*5輕觸開關、3*6輕觸開關。

輕觸開關尺寸多種多樣，具體如下：

一、6*6系列：H=2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5/5.5/6/6.5/7/8/9/12。

二、3*6系列：結構有：3*6*2.5紅頭、白頭。

三、5.2*5.2系列：結構有：無蓋0.8h，平蓋，銅頭、塑膠頭1.5、1.7、2.5、4.3h。

四、3*6*4.3和3*6*5插腳、貼片、帶支架、側按。

五、4.5*4.5系列：高度有3.8/4.3/5/6/7/8······結構有：邊三腳、插腳和貼片。

六、3*4系列：小龜兩腳、中龜四腳、大龜及四腳輕觸開關等。

七、3*3系列：高度有0.35/0.7/1.5/2.0。

八、2*4系列結構有：小貝貝開關2*4*3.5。

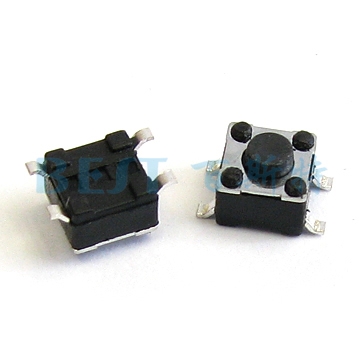

         6*6*5輕觸開關就是上面輕觸開關尺寸中的一種，如下圖：

      6*6*5輕觸開關主要技術參數

一、操作壽命;操作壽命一般與操作力度成反比，拿160gf來說、通常6x6開關可以做到100萬次~300萬次壽命。

二、工作環境溫度;-25攝氏度到+70攝氏度

三、額定電流、電壓;通常為毫安極，50mA 12VDC。

四、開關行程。

五、環保標準，有RoHS、無鹵、以及歐盟等地區對有害物質管控值的限定。

六、操作力度;50gf、100gf、160gf、260gf、320gf、520gf。

6*6*5輕觸開關的絕緣電阻：指開關的導體部分與絕緣部分的電阻值，絕緣電阻值應在100MΩ以上。

6*6*5輕觸開關的額定電流：指開關接通時所允許通過的最大安全電流。當超過此值時，開關的觸點會因電流過大而燒毀。

6*6*5輕觸開關的接觸電阻：是指開關在開通狀態下，每對觸點之間的電阻值，一般要求在0.1-0.5Ω以下，此值越小越好。

6*6*5輕觸開關的耐壓：指開關對導體及地之間所能承受的最低電壓。

6*6*5輕觸開關的壽命：是指開關在正常工作條件下，能操作的次數，一般要求在5000-35000次左右。

6*6*5輕觸開關的額定電壓：是指開關在正常工作時所允許的安全電壓。加在開關兩端的電壓大于此值，會造成兩個觸點之間打火擊穿。

      以上有關6*6*5輕觸開關封裝規格_輕觸開關尺寸，精密電子小編已經給大家講述得算是詳細了。如有該產品的采購需求，請咨詢電話咨詢或者在線咨詢客服：http://www.best-digi.com
